msg9300型压力变送器

msg9300型压力变送器

所属分类:凯发k8国际唯一的产品中心

关键词: msg9300型压力变送器

产品特点

采用金属扩散硅传感器,获广泛适用性,适用于微压测量,真空测量,高压测量,高低温,耐腐蚀压力测量及高洁净条件测量,具有模拟型和智能型0.1%高量程比数字化线性温度补偿,带hart通讯协议,具本质安全型,不锈钢外壳更适用于洁净环境。



系列构成

·扩散硅压阻式传感器:更具经济性,广泛适用于高压、中压和微压测量,最大测量范围0~35mpa,最小测量范围0~1kpa。

·具有模拟型和智能型两种电子部件,模拟型精度0.2%、10:1量程比,现场调节带阻尼开关,智能型带hart通讯协议功能,精度0.1%。



工作原理

金属扩散硅压阻式传感器,压力传感器是一种在硅基片上真空扩散半导体面制成的标准硅压阻应变电桥。它与被测介质之向隔有一层不锈钢波纹片,在应变电桥与不锈钢波纹片之间充有中介液—硅油。当压力p作用在波纹片上并通过中介液传给应变电桥,桥电阻的变化使电桥失衡输出一系列与压力成正比的电压信号。通过信号放大,电路装换成4~20ma输出。



外壳

外壳为不锈钢材料,抗化学腐蚀,无死区,抗冷凝,采用卫生型设计,表面光洁度ra≤0.8um,便于清洗,适用于食品和制药行业。


防护等级

ip66/ip68

多种电缆连接方式可选

电缆密封套m20x1.5    带固定电缆

可选液晶模拟或数字现场显示

电子插件

具有两种电子插件



模拟型:4~20ma



直接在测量点通过电位器和拨动开关对零点、满度、输出阻尼进行设置。



·智能型:4~20ma带hart协议。



在测量点通过两个按钮和拨动开关对零点、满度、输出阻尼进行设置。在4~20ma



输出线任意点上通过hart手操器dxr275进行设置。

仪表安装

 安装指导

采用与普通压力表同样的连接方式,具体的安装位置取





决于工况要求。





·气体:高于引压口





·液体:低于引压口或与引压口齐平





·蒸汽/水蒸气:低于引压口  (建议采用环形装置)

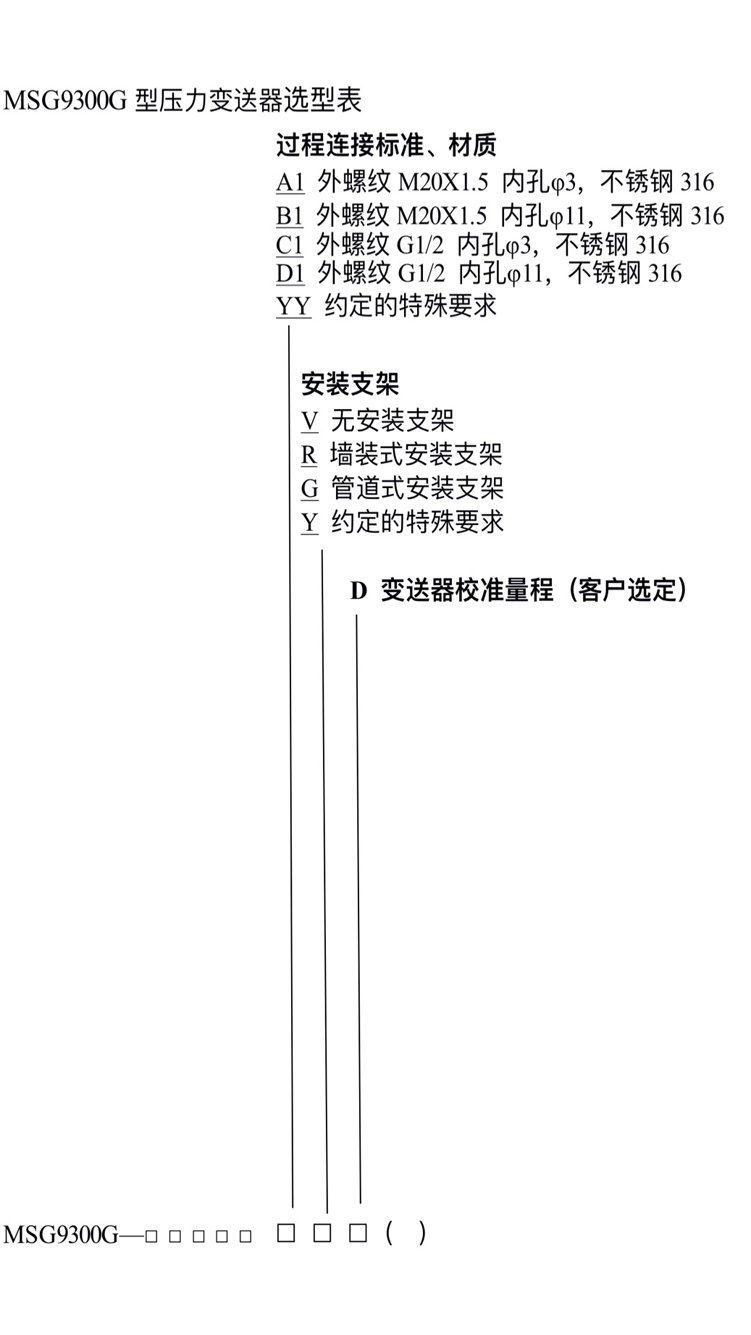

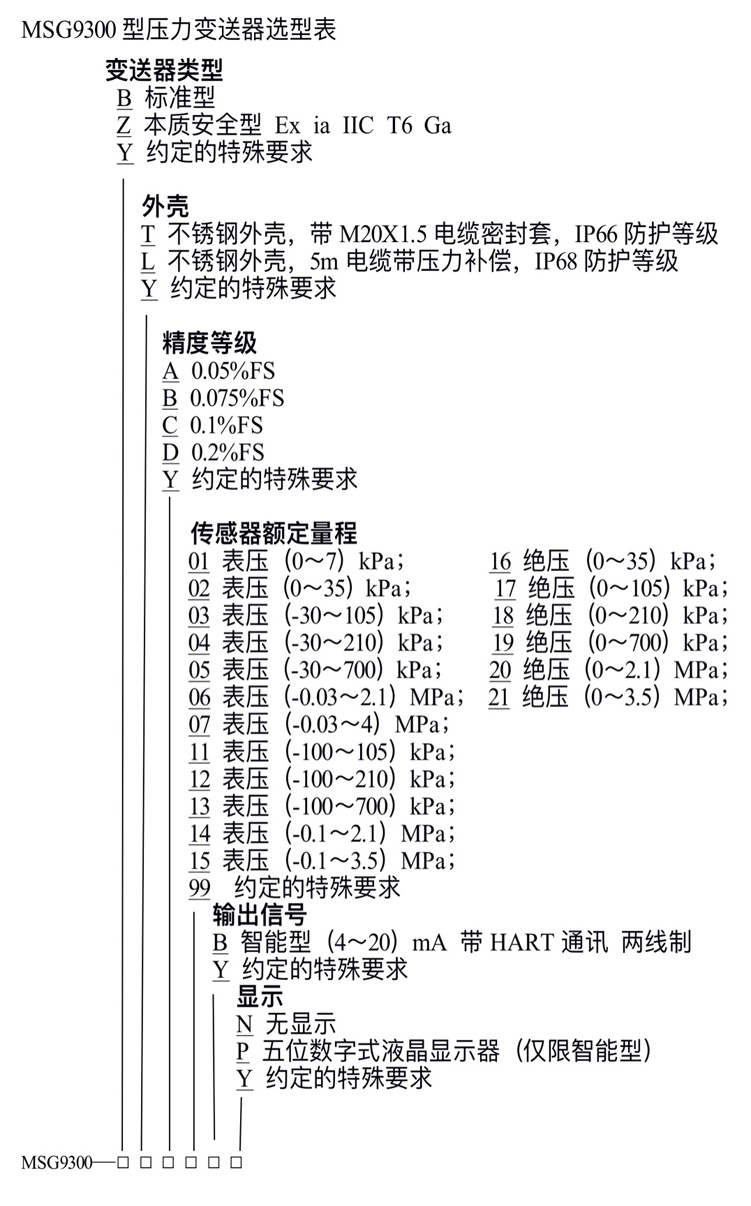

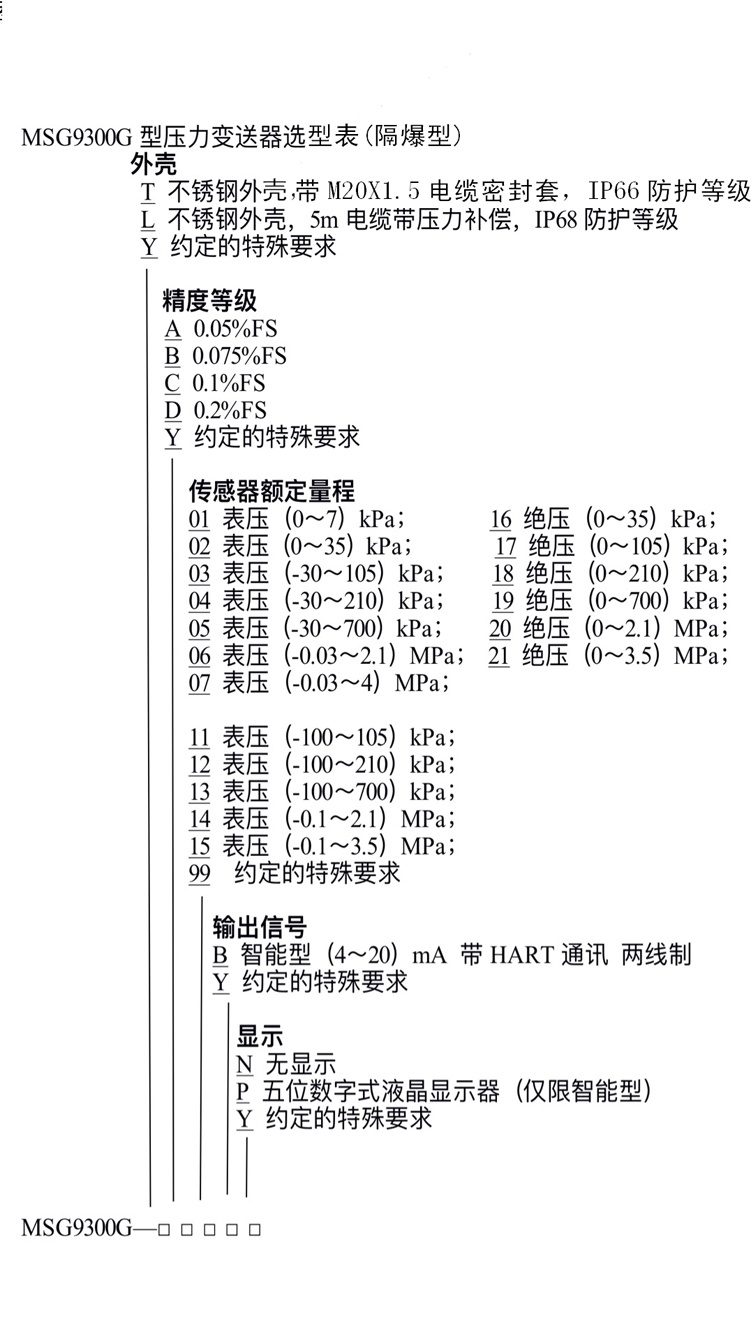

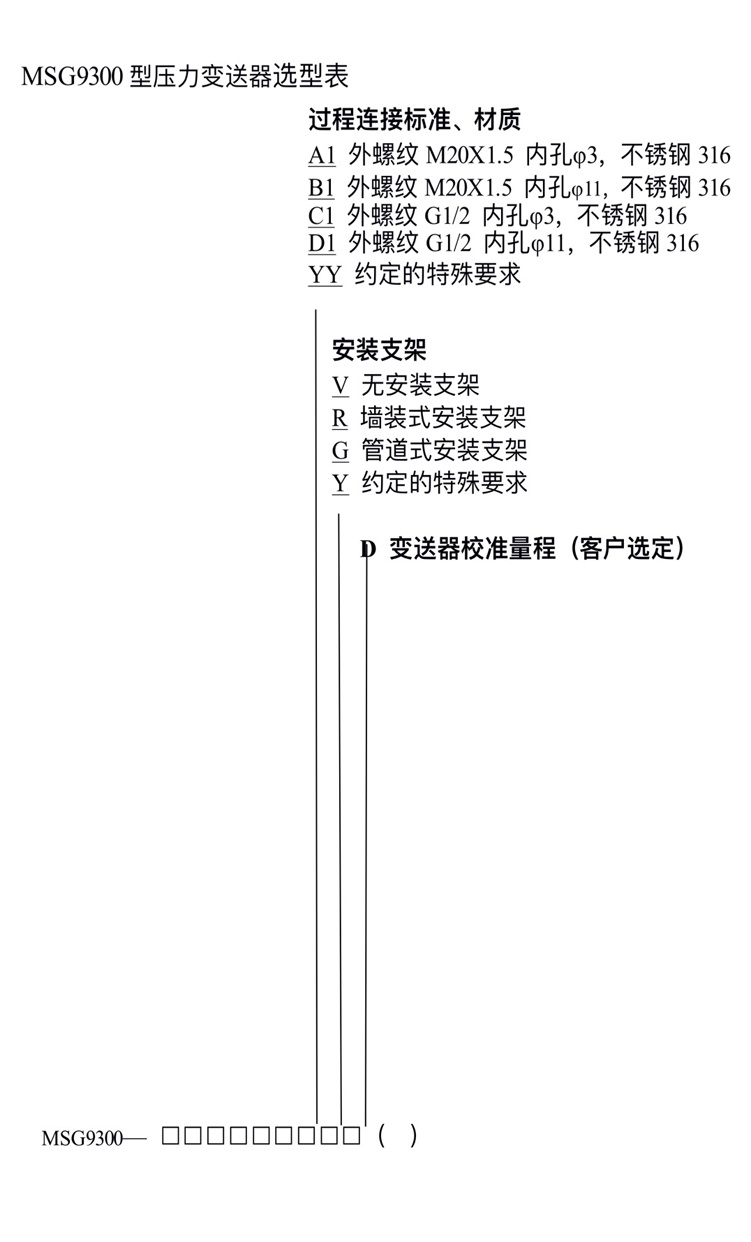

产品选型表
